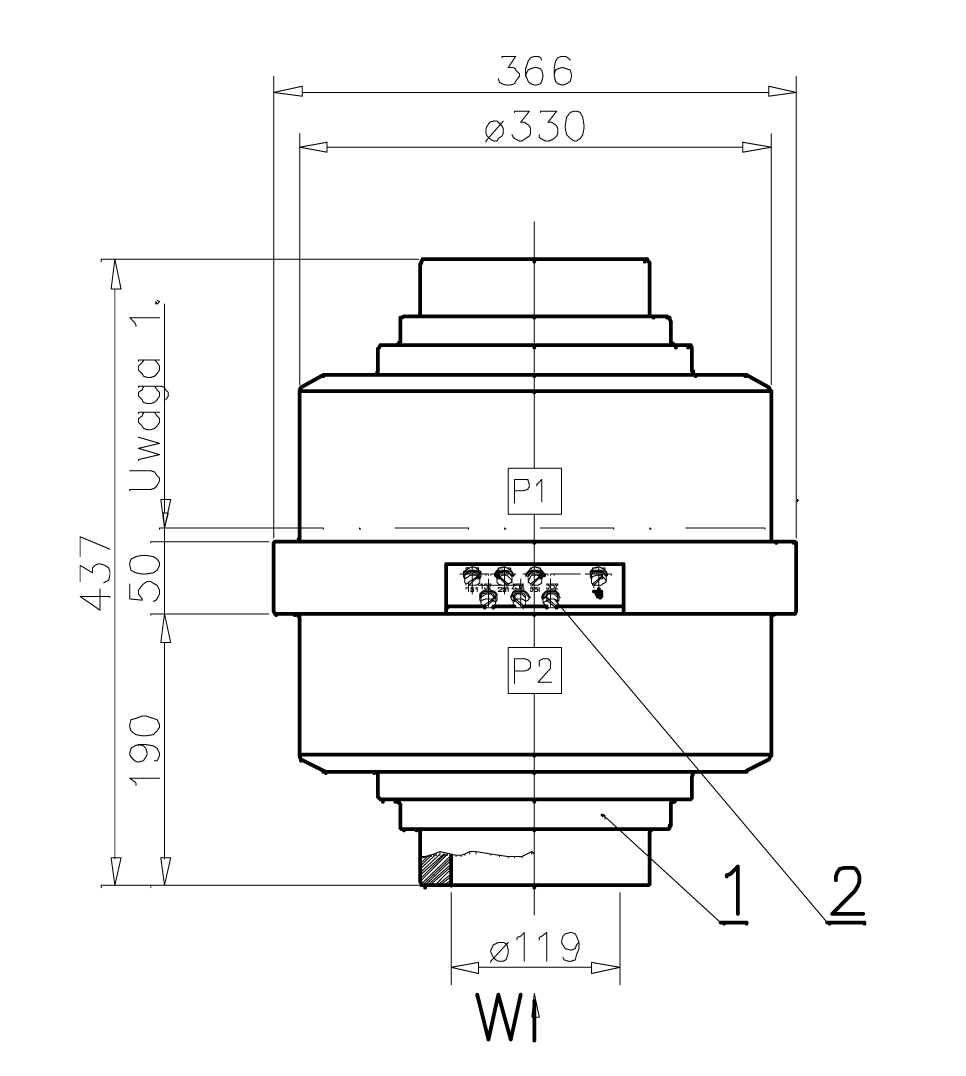

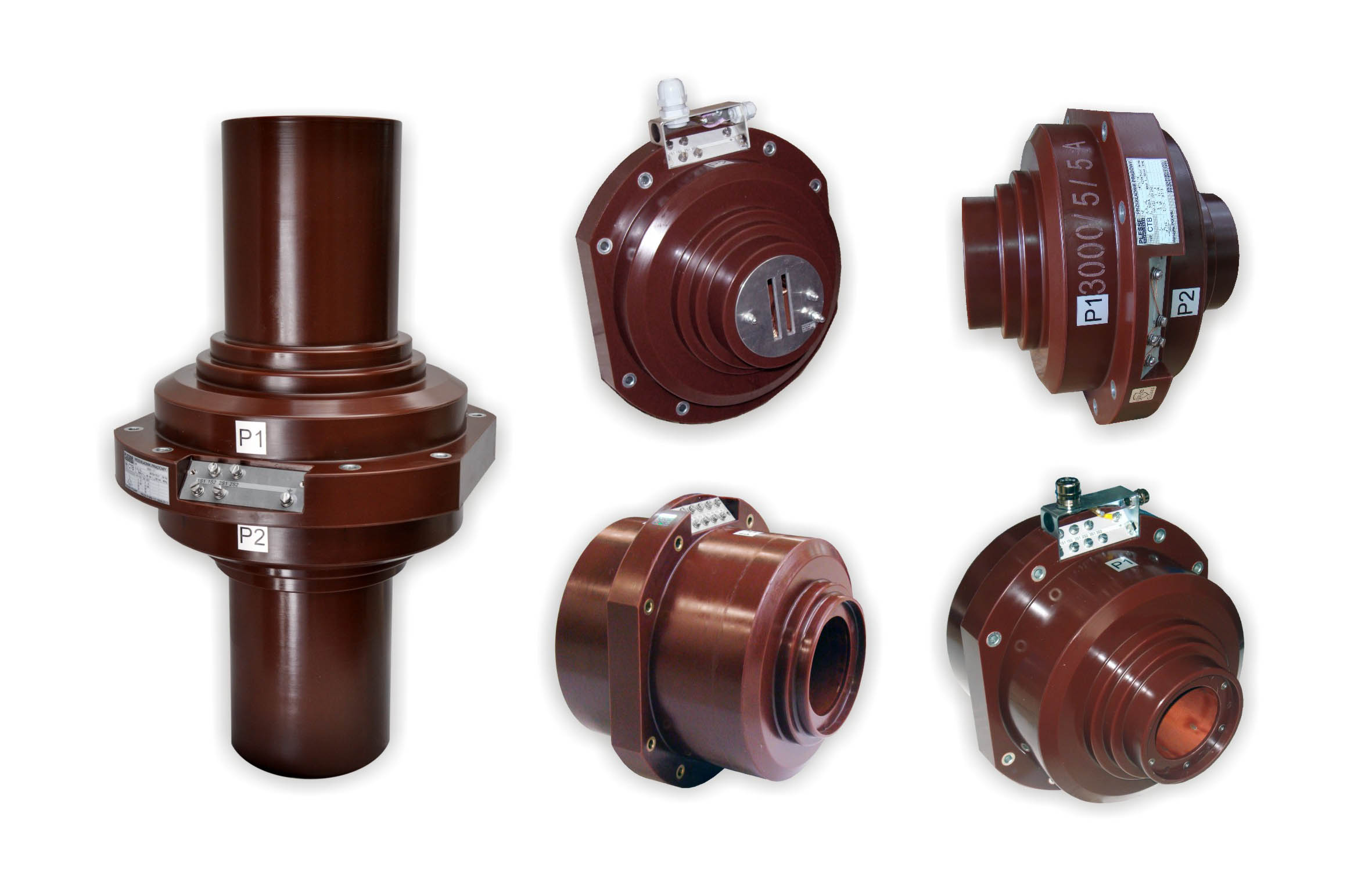

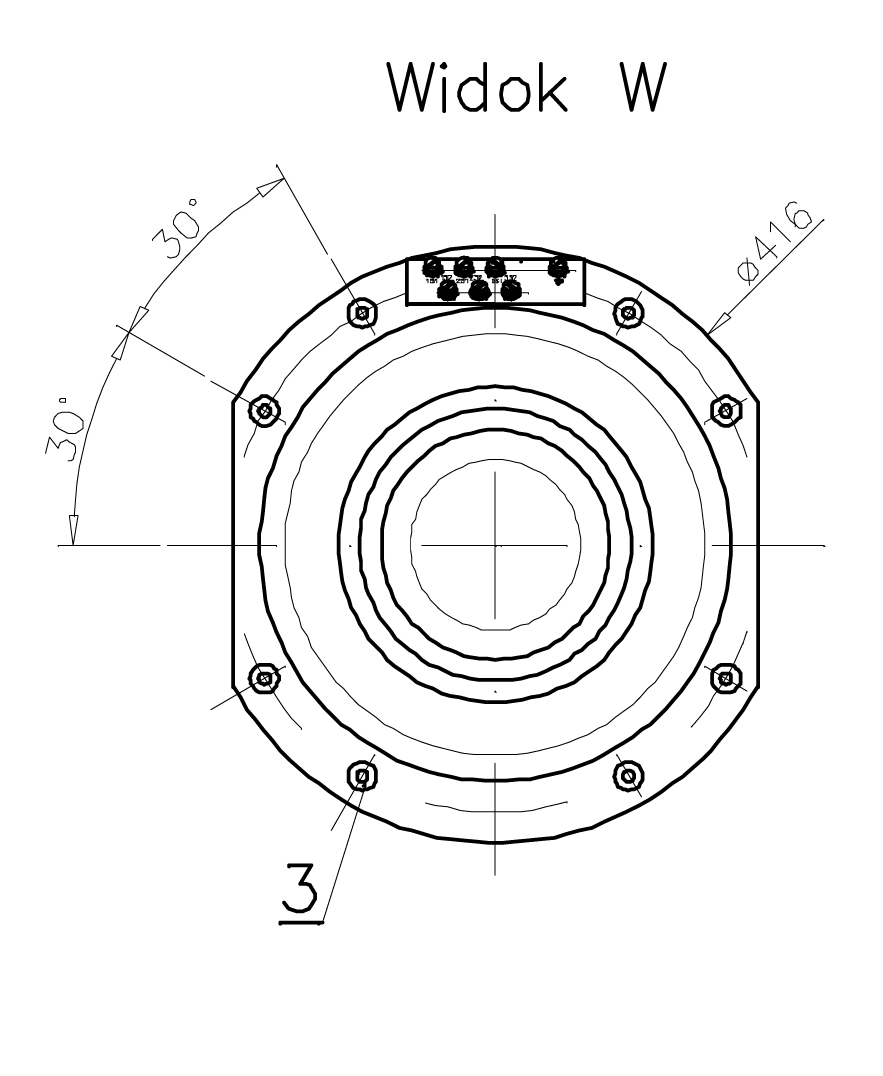

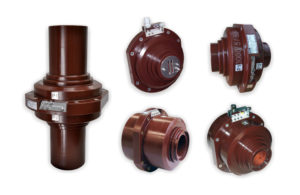

Przekładnik prądowy typu CTB wielkość 2
Przekładniki prądowe CTB wielkość 2 to wnętrzowe aparaty średniego napięcia, typu przepustowego, o znamionowych prądach pierwotnych do 4000 A. Średnica toru prądowego przekładnika wynosi max do 115 mm.
Odlew żywiczny zawierający w sobie uzwojone rdzenie stanowi izolację główną. Zastosowana technologia odlewania żywic epoksydowych zapewnia doskonałe parametry izolacji elektrycznej urządzenia. Przekładniki CTB w. 2 znajdują zastosowanie głównie w rozdzielnicach oraz w szynoprzewodach bloków elektroenergetycznych, w tym również – ze względu na możliwość uszczelnienia toru prądowego –
w szynoprzewodach z nadciśnieniem.
Odlewy żywiczne przekładników typu CTB w. 2 wykonywane są bez uzwojenia pierwotnego. Na życzenie przekładniki mogą być fabrycznie wyposażone w szyny uzwojenia pierwotnego z zaciskami dokładnie dostosowanymi do potrzeb odbiorcy.
Standardowo przekładniki CTB w. 2 zawierają do 4 rdzeni pomiarowych i zabezpieczeniowych. Przekładnik CTB może być montowany w dowolnej pozycji w warunkach wnętrzowych.
Dane techniczne:

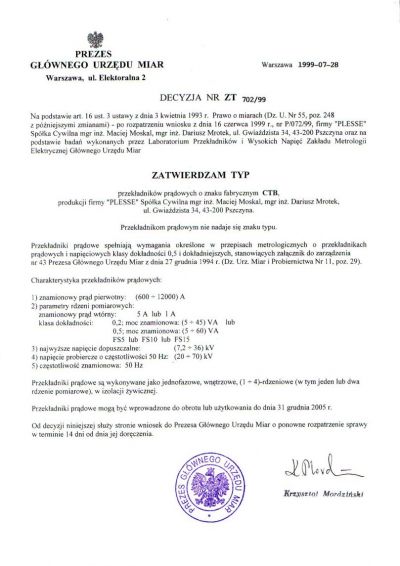

| najwyższe dopuszczalne napięcie urządzenia | 7.2/12/17.5/24 kV |
| znamionowe napięcie krótkotrwałe o częstotliwości sieciowej | 20/28/38/50 kV |
| znamionowe napięcie probiercze udarowe piorunowe | 60/75/95/125 kV |
| częstotliwość znamionowa | 50 lub 60 Hz |
| znamionowy prąd pierwotny | do 4 000 A |
| znamionowy krótkotrwały prąd cieplny | 200 kA |
| znamionowy prąd dynamiczny | 500 kA |
| ilość rdzeni | do 4 |
| znamionowe prądy wtórne | 1 A lub 5 A lub ułamkowe |
| moce znamionowe rdzeni | 5 – 90 VA |
| klasy dokładności | 0.2, 0.2S, 0.5, 0.5S, 5P, 10P, PX, PR |
| współczynniki bezpieczeństwa przyrządu (FS) | 5, 10, 15 |
| współczynniki graniczne dokładności | 10, 20, 50 |
| temperatura otaczającego powietrza | -25ºC ÷ 80ºC |
| masa | 30 – 100 kg |
| spełnione wymagania norm | PN-EN 61869-1:2009; PN-EN 61869-2:2012 |
