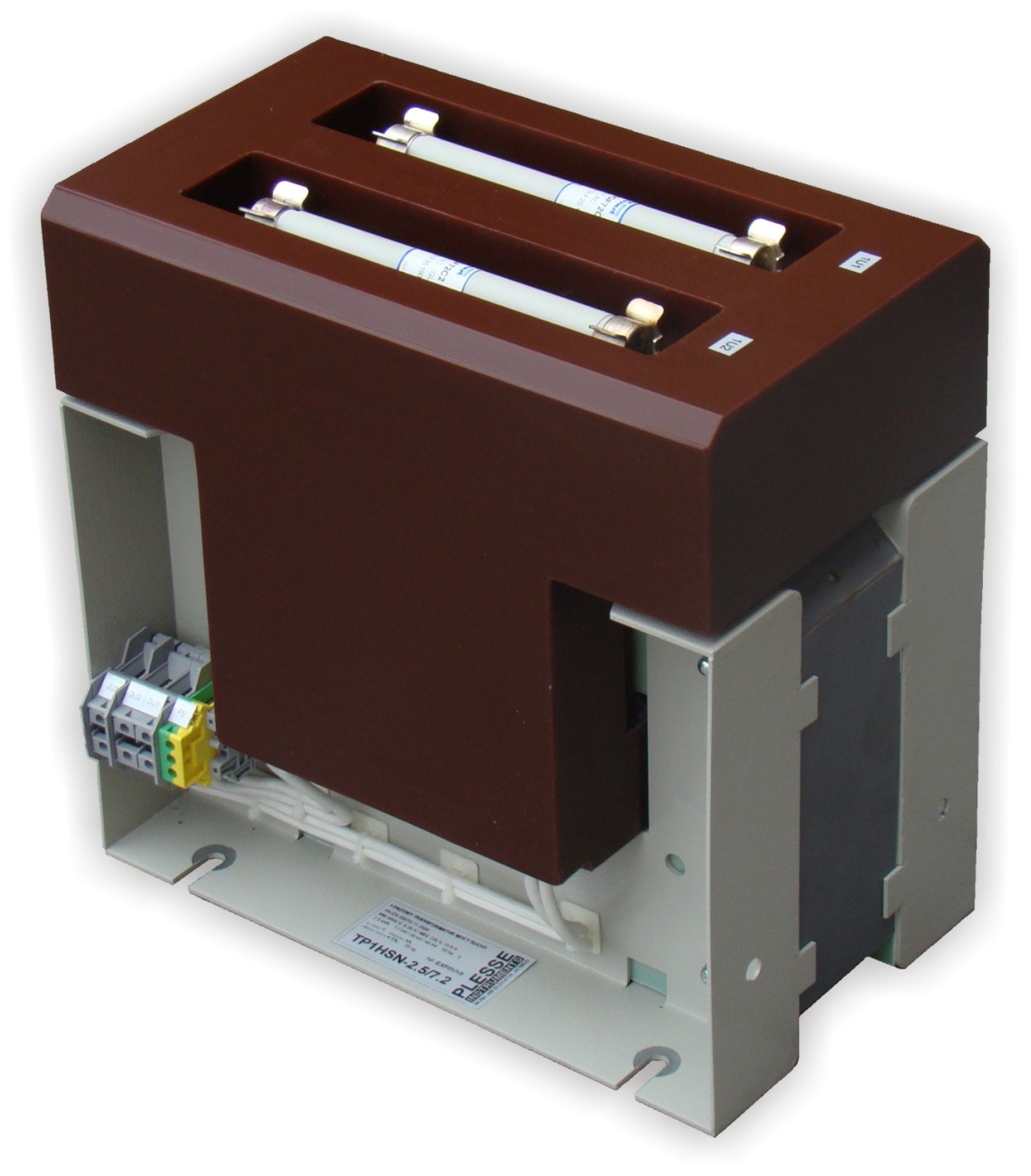

Transformator żywiczny typu TP1HSN-2.5/7.2
Jednofazowe transformatory suche typu TP1HSN to nowoczesne konstrukcje z uzwojeniami górnego i dolnego napięcia wykonanymi
w formie monolitycznych odlewów z żywicy epoksydowej, charakteryzującymi się odpornością na zawilgocenie i doskonale odprowadzającymi ciepło do otoczenia. Stosowane technologie odlewania żywic epoksydowych zapewniają wysokie parametry izolacji elektrycznej urządzenia.

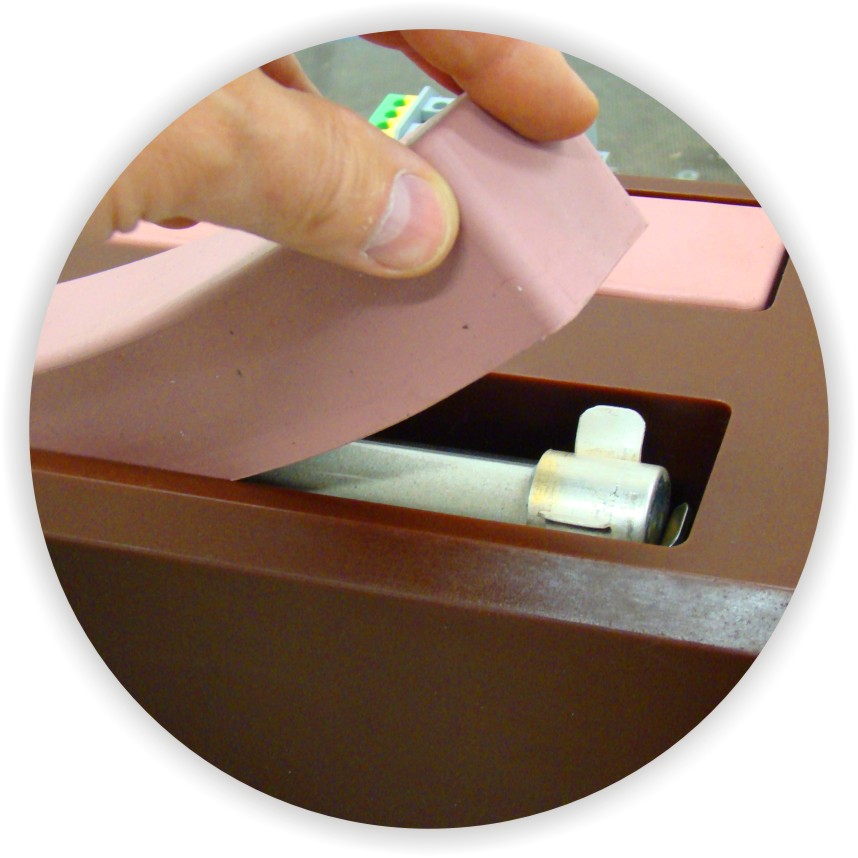

W transformatorze montowane są wkładki bezpiecznikowe średniego napięcia, wyposażone w silikonowe osłony izolacyjne.
Transformatory budowane są w oparciu o rdzenie UNICORE, charakteryzujące się niskimi stratami biegu jałowego.
Transformatory rodziny TP1HSN znajdują zastosowanie głównie jako transformatory potrzeb własnych. Wykonywane są w dwóch wersjach:
z rdzeniem w pozycji poziomej oraz z rdzeniem w pozycji pionowej.
Dane techniczne:
| najwyższe dopuszczalne napięcie urządzenia, napięcia probiercze | 7.2 / 20 /40 kV |
| ilość faz, częstotliwość znamionowa | 1 ~ 50 Hz |
| moc znamionowa | 500 VA |
| przekładnia (do uzgodnienia) | np. 6600 / 230V |
| zaczepy na uzwojeniu dolnego napięcia | opcja – np. ±5 % |
| napięcie zwarcia | 4.5 % |
| straty biegu jałowego | 10 W |
| straty obciążeniowe | 20 W |
| rodzaj chłodzenia | AN |
| wymiary dł. x szer. x wys. | 280 x 145 x 230 mm |
| masa | ok. 24 kg |
| temperatura otaczającego powietrza | -25ºC ÷ 65ºC |
| spełnione wymagania norm | PN-EN 60076-11:2006 |
