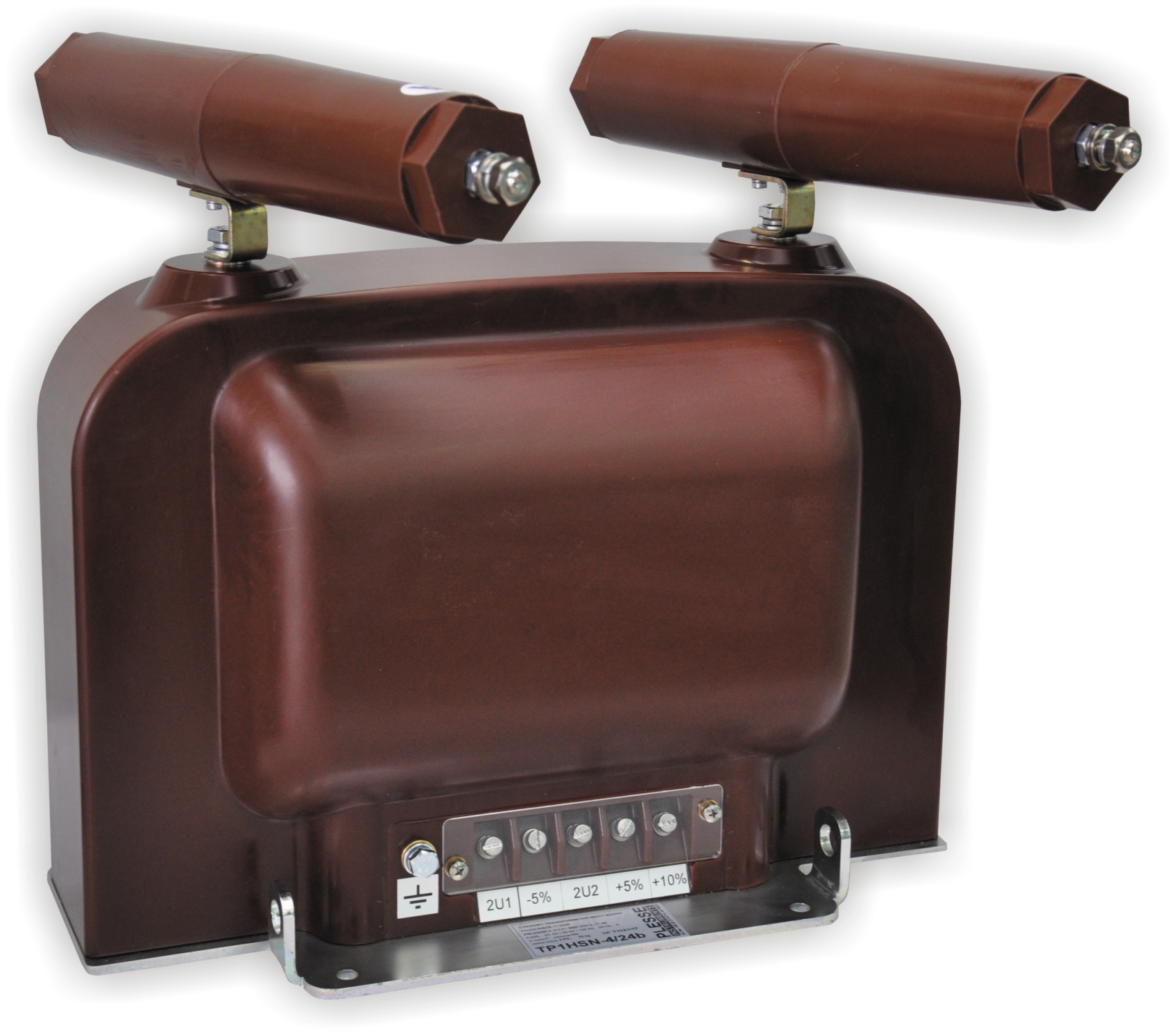

Transformator żywiczny typu TP1HSN-4/24B
Jednofazowe transformatory suche typu TP1HSN o mocy znamionowej 4 kVA to nowoczesne konstrukcje wykonane w postaci monolitycznych odlewów z żywicy epoksydowej. Stosowane technologie zapewniają wysokie parametry izolacji elektrycznej urządzenia.
Transformatory TP1HSN budowane w oparciu o rdzenie UNICORE, charakteryzujące się niskimi stratami biegu jałowego, znajdują zastosowanie głównie jako transformatory potrzeb własnych.
Na zaciskach górnego napięcia można instalować oprawy bezpiecznikowe.
Dane techniczne:
| najwyższe dopuszczalne napięcie urządzenia, napięcia probiercze | 24 / 50 /125 kV |
| ilość faz, częstotliwość znamionowa | 1 ~ 50 Hz |
| moc znamionowa | 4 kVA |
| przekładnia (do uzgodnienia) | np. 22 000 / 230V |

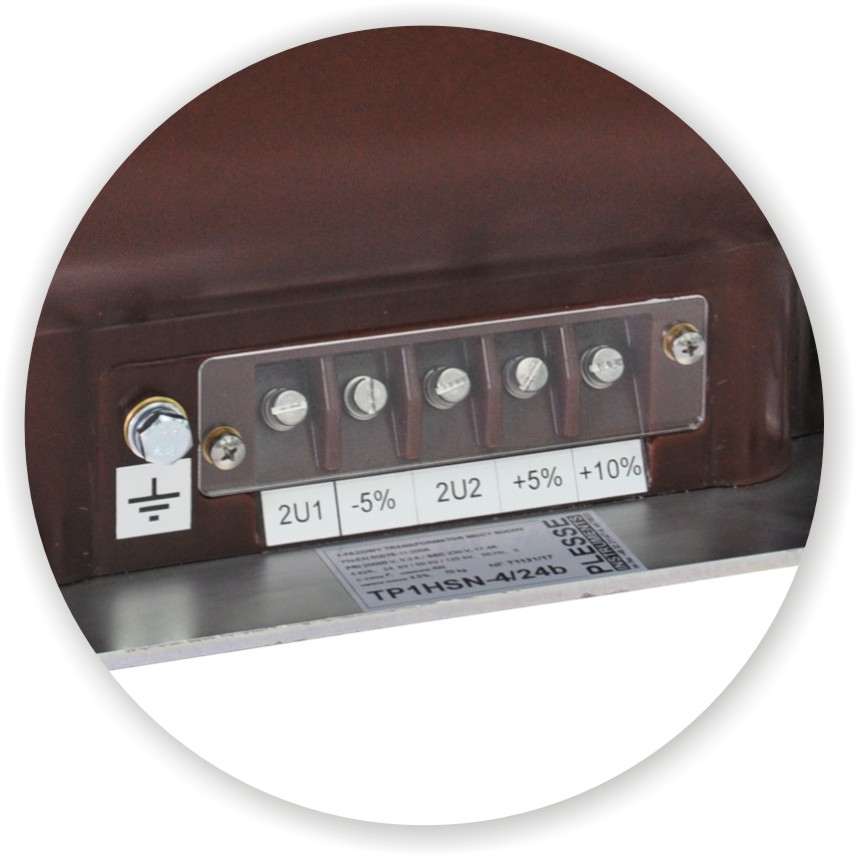

| zaczepy na uzwojeniu dolnego napięcia | opcja – np. ±5 % |
| napięcie zwarcia | ok. 4.5 % |
| straty biegu jałowego | < 35 W |
| straty obciążeniowe | 145 W |
| rodzaj chłodzenia | AN |
| wymiary dł. x szer. x wys. | 280 x 145 x 230 mm |
| masa | ok. 77 kg |
| temperatura otaczającego powietrza | -5ºC ÷ 40ºC |
| spełnione wymagania norm | PN-EN 60076-11:2006 |
Dodatkowe dane techniczne
(jak dla przekł. nap. indukcyjnych):
| współczynnik napięciowy | 1.2 |
| cieplna moc graniczna | 5 kVA |
| według normy | PN-EN 61869-3:2011 |
