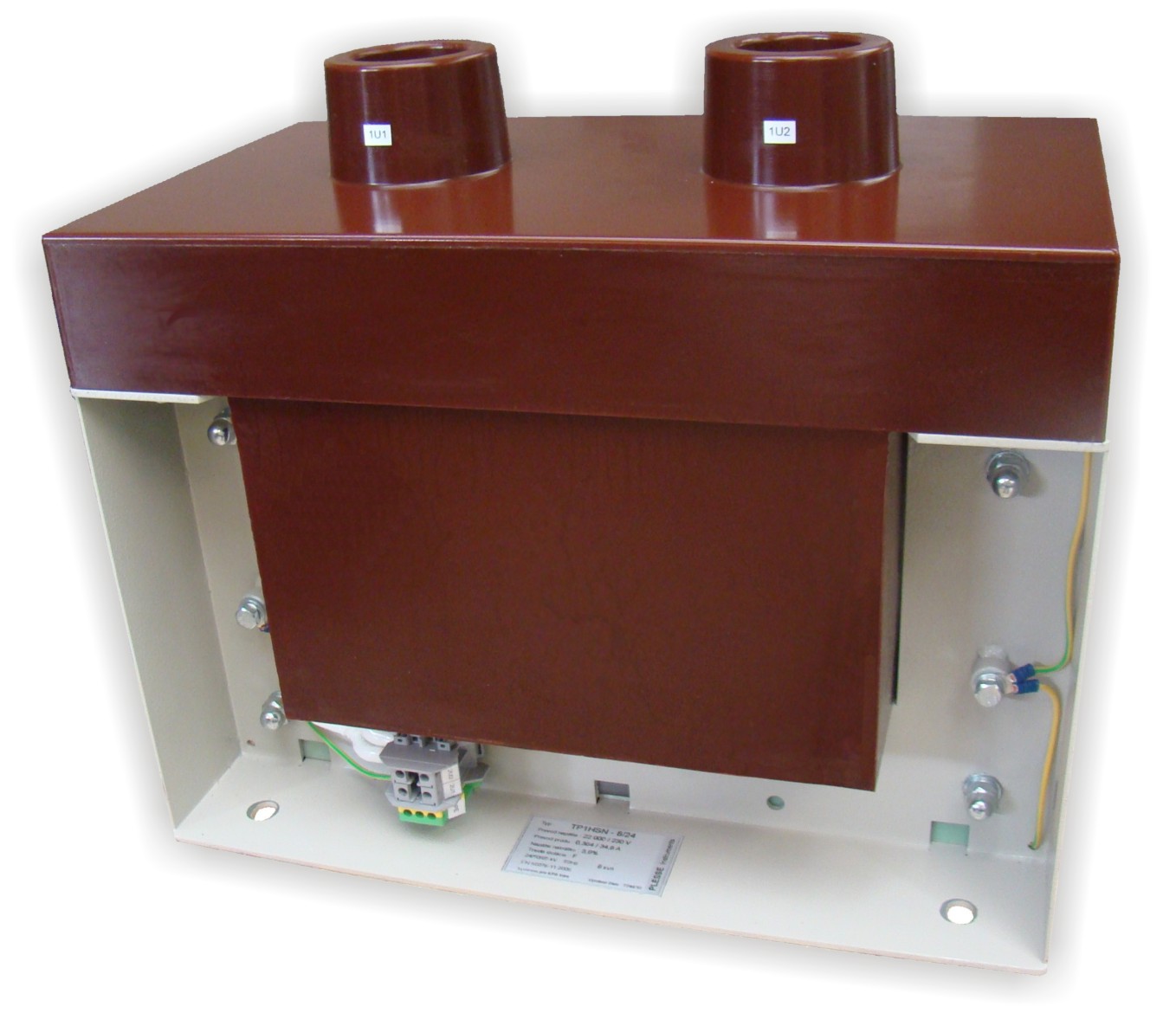

Transformator żywiczny typu TP1HSN-8/24
Jednofazowe transformatory suche typu TP1HSN to nowoczesne konstrukcje z uzwojeniami górnego i dolnego napięcia wykonanymi
w formie monolitycznych odlewów z żywicy epoksydowej, charakteryzującymi się odpornością na zawilgocenie i doskonale odprowadzającymi ciepło do otoczenia.
Transformatory rodziny TP1HSN znajdują zastosowanie głównie jako transformatory potrzeb własnych.
Stosowane technologie odlewania żywic epoksydowych zapewniają wysokie parametry izolacji elektrycznej urządzenia. Transformatory budowane są w oparciu o rdzenie UNICORE, charakteryzujące się niskimi stratami biegu jałowego.

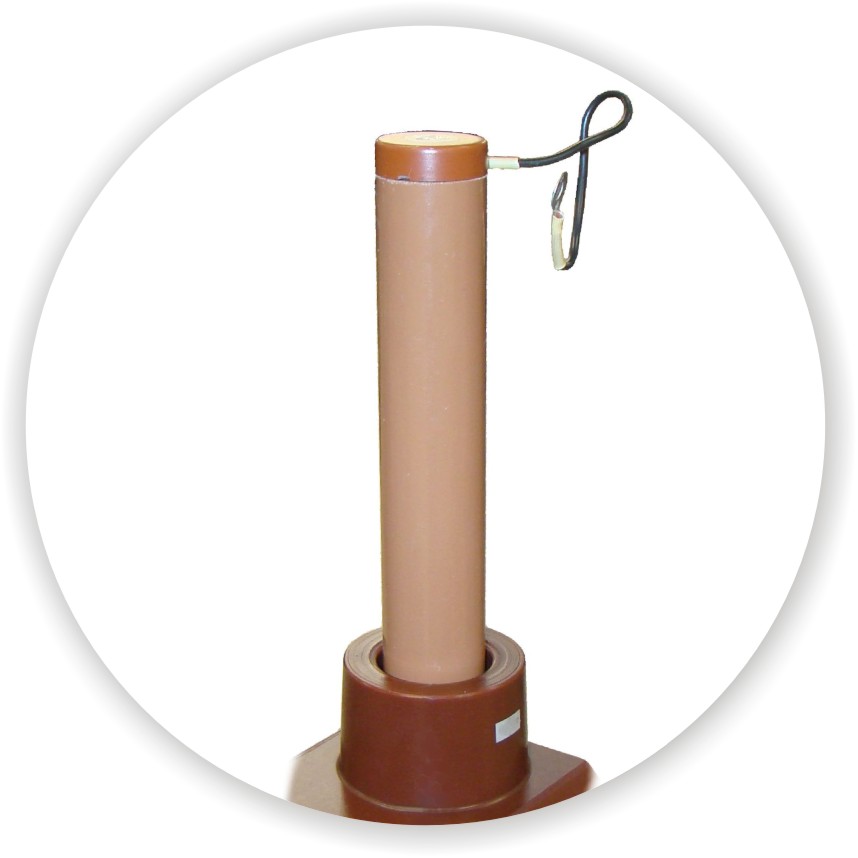

Zaciski uzwojenia górnego napięcia przystosowane są do montażu opraw bezpiecznikowych średniego napięcia o średnicach do 53 mm.
Dane techniczne:
| najwyższe dopuszczalne napięcie urządzenia, napięcia probiercze | do 24 / 50 /125 kV |
| ilość faz, częstotliwość znamionowa | 1 ~ 50 Hz |
| moc znamionowa | 8 kVA |
| przekładnia (do uzgodnienia) | np. 22 000 / 230V |
| zaczepy na uzwojeniu dolnego napięcia | opcja – np. ±5 % |
| napięcie zwarcia | 4.1 % |
| straty biegu jałowego | < 75 W |
| straty obciążeniowe | 180 W |
| rodzaj chłodzenia | AN |
| wymiary dł. x szer. x wys. | ok. 490 x 276 x 422 mm |
| masa | ok. 120 kg |
| temperatura otaczającego powietrza | -25ºC ÷ 65ºC |
| spełnione wymagania norm | PN-EN 60076-11:2006 |
